Fusion360のフォームを使いだしてみた、ボルテックスジェネレータとコペンさんの風洞モデルを作ってみた
CADってカチカチとした寸法・Rなものを設計するのに適してるんだけど、３次元にうにょーと滑らか有機的に互いが繋がっていくようなものには向かないんだよね。
わかりやすいのが昭和の車のボディは直線とＲで構成されてる、まあ手書きドラフターで書けばそうなるんだが。
いわゆる車のボディで空力に優れたデザインは３次元にうにょーっとしたものになる。
で、Fusion360にはそういううにょーっとしたデザインができるフォームってものがある。
ただ、CADに慣れた人にとってはこれすごく意味わからん使い勝手なの。
２次元CADが、はい、直線引いて、これは長さ何ミリ、この角はRいくつ、こことここは何ミリ開けてて、角度いくつで繋げて、みたいなもんなんだわ。
３次元CADというか他の知らんけどfusion360だと、それにプラスしてこの２次元の図を厚み方向に何ミリ伸ばしてってやってる感じか。
じゃあ、このフォームってやつは、っていうと。
最初に板なり箱なりを３次元上に作ります。
それに何分割かで面や線で区切ります。
その面や線や線の頂点を３次元でずらします。
その面や線や線の頂点をだいたい通るようにうにょーっとスムーズに繋いだ物体になりますって感じ。
面や線や線の頂点が自由に伸び縮みする粘土みたいな感じ。
それで作ったのがコペンのルーフ後端に付ける用のボルテックスジェネレータ。
こんな感じのうにょーっとしたものが作れる、というかややデザインできるに近いかも。
こいつの実体はこういうポリゴン、そうか、もろ多面体だな。
こいつの面や線や線の頂点をずらしてやると形状が変わる。
これ、ツールバーのユーティリティで表示の切り替えで行き来できるので、形状をいじるときにはポリゴンの方でやって、実際の形を確認するときにスムーズな方で見て確認するという感じが良い。
最初スムーズな方でいじってたらちっとも思うように動かせなくて悩んでたけど、通常いじるのはポリゴンの方でやる、を覚えたら扱えるようになった。
あと、こいつの場合左右は対象の形状なので、ミラーでどこを中心にってのを指定してやれば片方をいじれば反対も同時に同じ形状になる。
んで、３Dプリンタで印刷するとこうなる
こいつを、コペンのルーフにつけると

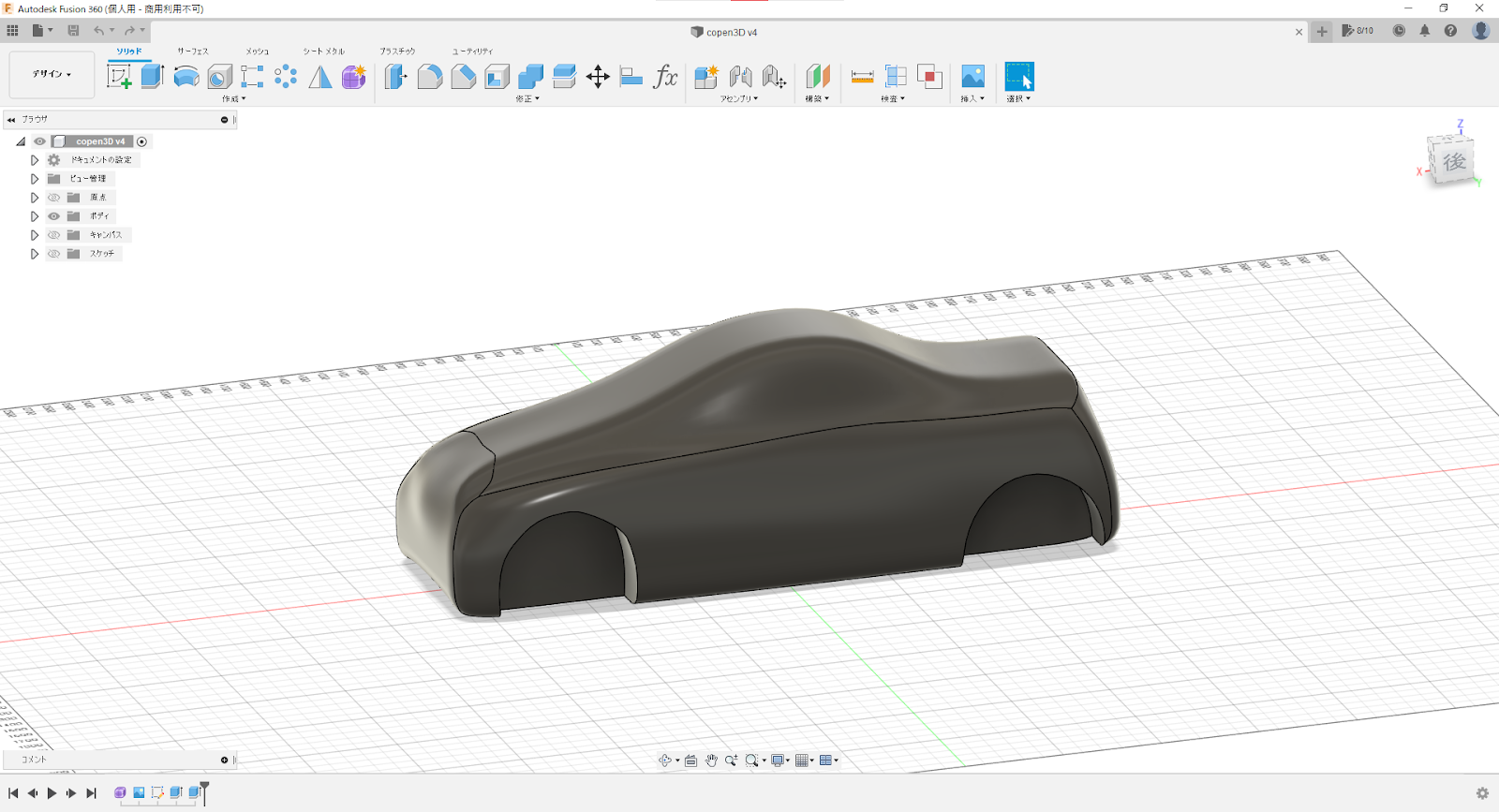

なんとなーく似通ったものにはなったかなーと、サイドミラー手抜きで付けてないが。
まあやりたいのはボディ上面の風洞シミュレーションなのでまあまあ似てればよし。
ということでFusion360のフォームにチャレンジでした。
